สแตนด์การประกอบร่างกายของเครื่องปั่นเครื่องแปลงอัตโนมัติสแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์

MOQ:	1 ตัว
ราคา:	consult
standard packaging:	บรรจุภัณฑ์มาตรฐานส่งออก
Delivery period:	5 วัน
payment method:	L/C, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram
Supply Capacity:	100 ชิ้น / เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

ชื่อแบรนด์

ได้รับการรับรอง

SGS，CE,UL

หมายเลขรุ่น

เจซีเอชซี

เอกสาร

ความสูงของการดำเนินงาน:

ส = 1,000 มม

ความยาว:

L = 850 - 1650 มม.

ความกว้าง:

B = 200 - 900 มิลลิเมตร

ความสูง:

ส = 200 - 900 มม

ApBearing โหลดของแพลตฟอร์มยก (จัดอันดับ) ช่วงความจุที่ยืดหยุ่นได้สำหรับหม้อแปลงแช่น้ำมัน:

ก = 3,000 กก

ช่วงกำลังการผลิตที่ใช้บังคับสำหรับหม้อแปลงแช่น้ำมัน:

30kVA――1600kVA

จำนวนสั่งซื้อขั้นต่ำ:

1 ตัว

ราคา:

consult

รายละเอียดการบรรจุ:

บรรจุภัณฑ์มาตรฐานส่งออก

เวลาการส่งมอบ:

5 วัน

เงื่อนไขการชำระเงิน:

L/C, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram

สามารถในการผลิต:

100 ชิ้น / เดือน

เน้น:

เครื่องบิดแปลงอัตโนมัติ

เครื่องบิด

เครื่องปั่นเครื่องประกอบ

คําอธิบายสินค้า

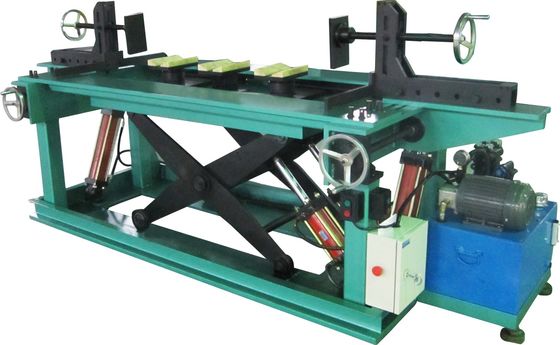

JCqz-3000 การประกอบร่างกายของทรานฟอร์มจากสแตนเฟสลอย

คําอธิบายสินค้า

ภาพรวม

หน้าที่
เครื่องนี้เป็นหน่วยที่มีความหมายพิเศษสําหรับการประกอบร่างกายสําหรับทรานฟอร์มเหล็กอัมโฟส, มันใช้สําหรับรายละเอียดต่าง ๆ ของทรานฟอร์มแบบน้ํามันและแบบแห้ง. มันได้เปลี่ยนกระบวนการดั้งเดิม,สายม้วนถูกวางไว้ก่อนบนแพลตฟอร์มยกของฐานประกอบ,แกนการล่อเป็นแนวราบ, แต่ละแกน single-frame ผ่านรูภายในล่อและสามารถสมบูรณ์แบบการพับแกน, การผูกพัน,การจับคลัมป์และกระบวนการอื่น ๆความสูงของฐานการประกอบสามารถปรับได้อย่างง่ายดายเพื่อตอบสนองความต้องการในขั้นตอนต่างๆ ของกระบวนการประกอบ
อุปกรณ์การเคลื่อนไหวหลักใช้ระบบไฮดรอลิก มีลักษณะการยกที่มั่นคง ปรับง่าย พลังงานที่เหลือใช้ และอื่นๆ

รายละเอียดหลัก
2.1 ความสูงการดําเนินงาน H = 1000 mm
2.2 ระดับปารามิเตอร์ร่างกาย (รูปร่าง) ที่ใช้ได้:
ความยาว:L = 850 - 1650 มม.
ความกว้าง:B = 200 - 900 มิลลิเมตร
ความสูง:H = 200 - 900 มิลลิเมตร
ระยะความจุที่ใช้ได้สําหรับ เครื่องแปลงน้ํามัน:30kVA―1600 kVA
2.3 ความจูงของฐานยก(เรต:)W = 3000 kg
2.4 กระบวนการยก:S = 500 มม.
2.5 ความเร็วในการยก:
V = 40 mm/s(ปรับได้)
2.6 ความดันทํางานของไฮดรอลิก(เรต:)P = 14 Mpa
2.7 ความตึงเครียดการทํางาน:AC 380V สามระยะ 5 สาย
2.8 พลังงานเครื่อง:1.5KW
2.9 น้ําหนักของเครื่อง:W=1500 กิโลกรัม
2.10 สี:สีหมักสีเขียว

คําสั่งการใช้งาน
3.1 เริ่มใช้งาน เปิดสวิทช์ไฟฟ้า แล้วหน่วยจะทํางานได้
3.2 ตามรายละเอียดของชิ้นงาน
* ปรับล้อมือซ้ายและขวาบนด้านหน้าของฐานการประกอบ, กําหนดความกว้างของโต๊ะทํางานล่วงหน้า, ความกว้างที่กําหนดล่วงหน้าคือความสูงของแกนการล่อบวก 5 มิลลิเมตรเพิ่มเติมสําหรับการล่อล่อล่อล่อล่วงที่ง่าย
* ปรับพราคเกตความดันซ้ายและขวาบนโต๊ะการประกอบ, ให้ระยะห่างระหว่างแผ่นความดันสองมากกว่าความยาวสูงสุดของร่างกาย
* ใช้ลิฟท์, ทําให้สาม "V" หมุนบนลิฟท์สูงกว่าพื้นที่ทํางานเล็กน้อย และปรับระยะห่างระหว่างสามหมุนตามขนาดของร่างกายแล้วล็อคมันหลังจากการปรับ.
* การแขวน A, B, C สายโค้งสามเฟสบนบราคเกตในรอบ, สายโค้งของแกนยาวเป็นแนวตั้งต่อระนาบการทํางานกดแผ่นตรงด้านข้างของม้วนอ่อนเพลียเพื่อให้แน่ใจว่าการล่อเส้นตรงข้ามผ่านแกนและความปลอดภัย.

* ลดพื้นที่ยกช้า ๆ ให้ระดับภายในของแกนสั้นของการล่อลมต่ํากว่าระดับการทํางานเล็กน้อยประมาณ 5 มม. แล้ววางการปิดปลายของร่างกาย
* วางแกนบนรถเข็นเคลื่อนย้ายช่วย
* หลังจากที่ใส่ชั้นหลักหลักและแกนกรอบย่อยชั้นแรกเข้าไปในลมต่อเนื่อง, พับแกนในด้านอื่นของฐานการประกอบ, การทาสี epoxy และผูกขึ้นใช้ลิฟท์ลงเพื่อให้ระดับบนของชั้นแรกของแกนขนานกับระดับการทํางานคงที่ในกระบวนการนี้ เพื่อหลีกเลี่ยงการปรับปรุงของแกนและความเสียหายจากการกดอุปกรณ์รองรับชั่วคราวจะใช้เพื่อรองรับส่วนใกล้เคียงของแกน.
* หลังจากที่ติดตั้งเครื่องกันหนาวร่างกาย, เตรียม clamp ทางด้านบนและด้านล่าง, แผ่นด้านซ้ายและด้านขวา, แล้วติดตามความต้องการกระบวนการ.จบกระบวนการร่างกายและยกออกไปโดยเครน.
* อุปกรณ์ป้องกันไฟฟ้าติดตั้งในส่วนขอบ เพื่อป้องกันการทํางานผิดปกติและรับประกันความปลอดภัย

โครงสร้างหลัก:
ลิฟท์ใช้ระบบไฮดรอลิก ประกอบด้วย: ปั๊มน้ํามัน, มอเตอร์, ประเภทของวาล์ว, เป็นต้น, ส่วนที่มีคุณภาพสูงถูกใช้เพื่อให้แน่ใจว่ามีความน่าเชื่อถือสูง, เสียงต่ําและระบบไม่รั่ว.ความดันการทํางานขนาด 14 Mpa. ใช้เชื่อมต่อเชือกแรงดันสูง การใช้งานที่ปลอดภัยและง่าย
* การออกแบบพื้นที่ยกขนาดใหญ่ (1400 × 670 มม) เพื่อตอบสนองพื้นที่การเคลื่อนไหวสําหรับกลไกหลากหลายหลากหลายและโต๊ะเลื่อนปล่อยช่องว่างเพียงพอเพื่ออํานวยความสะดวกในการดําเนินการสนับสนุน.
* วิธีการเคลื่อนไหวสําหรับตารางพ่วงพ่วงโดยใช้การขับเคลื่อน pulley, ด้วยความสามารถในการแบกภาระที่แข็งแรง, การทํางานที่พกพา, การตั้งตําแหน่งที่แม่นยําโต๊ะพ่วงสามารถยกและลดลงในช่วง 100 มม, ซึ่งสามารถตอบสนองความต้องการการใช้งาน. อุปกรณ์การปรับความละเอียด อุปกรณ์ที่วางระนาบเพื่อลดความแข็งแรงการปรับของการปรับเมื่อฝากหนัก.
* แพลตฟอร์มคงที่ด้านหน้า อุปกรณ์กลไกการขับเคลื่อนสกรูบาร์, ย้ายแพลตฟอร์มคงที่ตรงไปตรงมาหรือย้อนหลังโดยการหมุนล้อมือล็อคแพลตฟอร์มโดยดึงมือ.
*กลไกติดต่อพิมพ์ถูกติดตั้งอยู่ด้านซ้ายและขวาของฐานการประกอบ เพื่อรองรับการล่อและแกนเหล็กและให้ความปลอดภัยในขณะเดียวกันความแรงที่ใช้ได้ของกลไกพิมพ์แต่ละกลไกคือ 500 mm.
* ส่วนประกอบอิเล็กทรอนิกส์หลัก ๆ ใช้ผลิตภัณฑ์ของชไนเดอร์เพื่อให้มีความน่าเชื่อถือสูง

สถานที่จัดส่ง
หน่วยประกอบเครื่องจักรครบเครื่องหนึ่งชุด ((รวมตู้);
รถยกไฮดรอลิกอิสระ 1 ชุด
เอกสารและรายการอะไหล่อื่น ๆ
รวมทั้งรายการการปรับแต่ง คู่มือการใช้งาน แผนผังหลักไฮดรอลิก แผนผังไฟฟ้า
